Zusammenbau von Kolbenringen

Dieser Blog beschreibt die beiden gängigsten Arten von Kolbenringen für (Honda-) Viertakt-Mopeds und -Leichtkrafträder.

Haben Sie nach dem Lesen dieser Beschreibung noch Fragen zur
Montage von Kolbenringen an einem (Honda-) Viertakt-Moped oder -Leichtkraftrad? Gehen Sie auf offene Fragen am Ende der Seite ein.

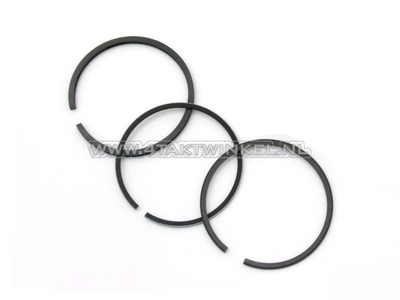

3-teiliger Kolbenringsatz

Ein 3-teiliger Satz besteht aus:

• Druckfeder (oben) am Rand verchromt oder hell gefärbt.
•  Druckfeder (Mitte) dunkel oder schwarz, sowie.
• Ölabstreifring.

Die Öffnung des Kolbenrings bildet bei der Montage den sogenannten Kolbenringstoss. Dort befinden sich auch Markierungen, die bei der Montage nach oben zum Kolbenboden zeigen müssen. Orientieren Sie bei der Montage den jeweiligen Stoss immer um 180° entgegengesetzt zum Nachbarring.

5-teiliger Kolbenringsatz

Ein 5-teiliger Satz besteht aus verschiedenen Arten von Federn:

• Druckfeder (oben) am Rand verchromt oder hell gefärbt.
• Druckfeder (Mitte) dunkel oder schwarz, sowie.
•  3-teiliger Ölabstreifring.

Die Öffnung des Kolbenrings bildet bei der Montage den sogenannten Kolbenringstoss. Dort befinden sich auch Markierungen, die bei der Montage nach oben zum Kolbenboden zeigen müssen.
Orientieren Sie bei der Montage den jeweiligen Stoss immer auch um 180° entgegengesetzt zum Nachbarring.

Um den 3-teiligen Ölabstreifring korrekt zu montieren legen Sie zuerst die kupferfarbene Spiralfeder in die Nut und dann die beiden dünnen Federn jeweils neben die die Spiralfeder. Setzen Sie auch die Öffnungen der dünnen Ölabstreiffedern ebenfalls in entgegengesetzte Richtung (180°) zueinander.


Viel Erfolg bei der Montage!
